突き出し長さ310mmの底面加工で、EXSKS-07が加工能率5.4倍を実現！
課題
突き出し長さ310ｍｍの底面加工においてショルダーカッタ使用も、ビビりがひどく、加工に時間がかかっている。
金型加工メーカー
| ワーク | プレス金型（U溝+平面加工） |
| 被削材 | 鋳鉄（FCD250） |
| 工具 | MEX-2032-07-M16（Φ32・2N） |
| インサート | WNMU070620ZER-PL（JC8118） |
| 切削条件 | n=1,490 (min⁻¹) Vc=149.7 (m/min) f=2.42 (mm/rev) Vf=3,600 (mm/min) ap=0.6 (mm) ae=0.8 (mm) Q=1.7 (cm³/min) 突き出し長さ 310mm（L/D≒10） |
改善結果

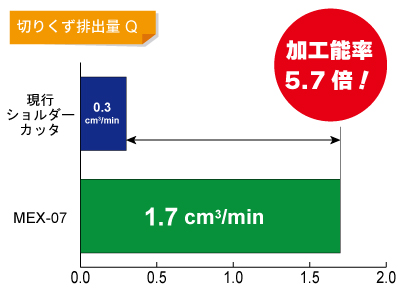

| ・加工能率改善 他社製ショルダーカッタを使用していたが、底面加工やU溝加工のため高送り加工を提案。突き出し長さ310ｍｍにもかかわらず、低抵抗でビビりを抑制し、切りくず排出量 Q は 0.3→1.7 cm³/minと増加。加工能率5.7倍を達成！加工面、インサート摩耗にも問題なしで、採用決定！ |
 |
