コピー建材部品のビビりやすい加工で、SKSエクストリームが加工時間を30％削減！
課題
現行の正面フライスカッタから、加工能率の向上と工具寿命の改善を目指したい。
部品メーカー
| ワーク | モーター部品 |
| 被削材 | ダクタイル鋳鉄（FCD600-3） |
| 工具 | EXSKS-7080R-07（Φ80・7N） |
| インサート | WNMU070620ZER-PM（JC8118） |
| 切削条件 | n=540 (min⁻¹) Vc=135 (m/min) f=9 (mm/rev) Vf=4,900 (mm/min) ap=1 (mm) ae=17 (mm) Q=83.3 (cm³/min) ドライ |
改善結果

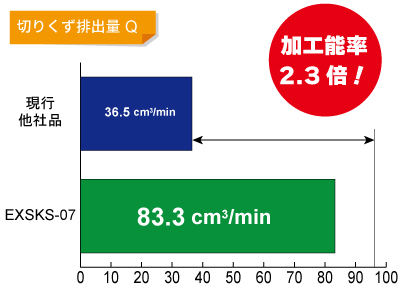

| ①高能率化 現行の45°フライスカッタ「Φ100、10N」に対し、EXSKS-07は「Φ80、7N」でトライ。刃数減にもかかわらず、 切りくず排出量Q は 36.5→83.3（cm³/min）と約2.3倍に。さらに、使用電力も約30％ダウンし、加工能率大幅改善！ ②工具寿命延長 現行の両面8コーナインサートに対し、EXSKSインサートは両面6コーナ仕様とコーナ数は減少。しかし、加工可能ワークは110ワーク→235ワーク以上へと2倍以上に増加し、採用に！ |
 |
SKSエクストリーム 07タイプ
