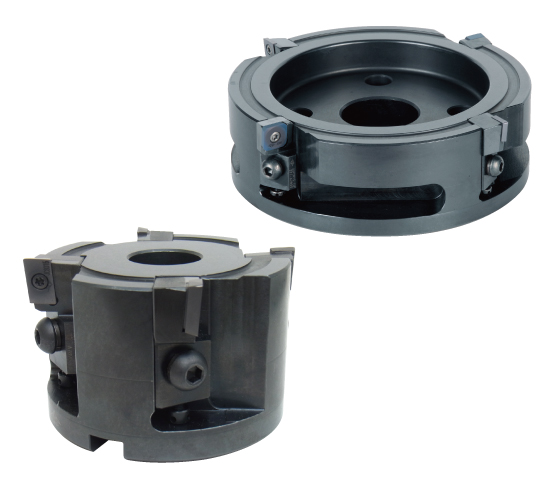

超仕上げ専用カッタ『フィニッシュジェットミル』
刃先高さ調整機能により平面超仕上げが可能。

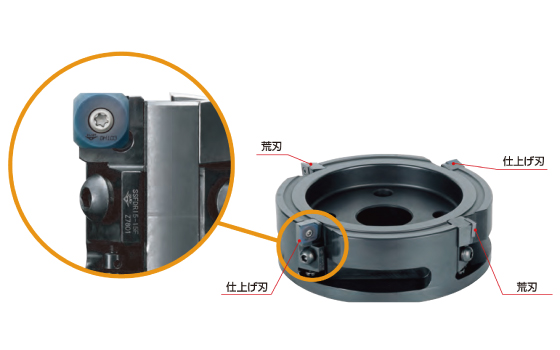

荒刃2枚と仕上げ刃2枚の組み合わせにより、高切込みを実現。
Feature
フィニッシュジェットミルの特長
高能率加工で良好な仕上げ面
荒刃２枚と仕上げ刃2枚の組み合わせにより、取り代のばらつきが多い鋳鉄・鋳鋼などでも安定した仕上げ面が得られる。
カートリッジの装着で
さらなる超仕上げ加工を実現
切込み深さap=0.1mm以下の場合、仕上げ刃カートリッジを4枚装着することで超仕上げ加工高能率に行える。
カートリッジ式の採用で
正面振れの調整が容易に
4枚の刃は全てカートリッジ式になっており、調整ネジによって正面振れの調整が可能。
こんな加工をしたい人におすすめ
平面の仕上げ加工を高能率に行いたい方
大きな切込みで超仕上加工を高能率に行える。
フィニッシュジェットミルは荒刃と仕上刃各2枚の組合せで、大きな切込みでも良好な仕上げ面を得ることが出来ます。
プレス金型構造部底面の仕上げ加工を能率アップ。
お悩み：現行品は切込み0.1mmでも仕上げ面が不安定で、0.03mmで加工していた。
依頼して解決したこと
「フィニッシュジェットミル」を採用。切込み0.15mmでも同等以上の加工面が得られ、加工能率が大幅にアップした。
プレートの仕上げ面を高速で極限まで向上
お悩み：他社製Φ315仕上カッタによる仕上げ加工では送りが上げられず加工時間がかかっていた。
依頼して解決したこと
取り代が少ないため「フィニッシュジェットミル」を仕上げ刃4枚で使用。2倍以上の高速送りでも同等以上の高品位な加工面が得られ、加工能率が大幅にアップした。
Lineup
各タイプの工具径
※左右にフリックしてご覧いただけます。
| 形番 | タイプ | 工具径 |
|---|---|---|
| FJM | ボアタイプ | Φ80～Φ250 |
| FJM-DB（隅削り仕様） | ボアタイプ | Φ80.5～Φ250.5 |
フィニッシュジェットミルに関するFAQ
Q
バックドラフトインサートを使用したタイプもありますか？
A
ございます。形番はFJM-BD形で、専用のカートリッジを使用し、隅削り専用となります。
Q

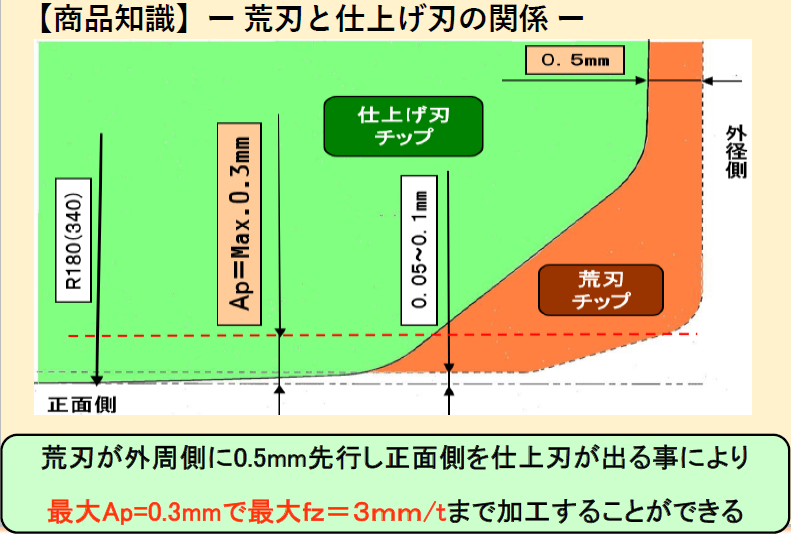

切込みを大きくできる理由は？
A
荒刃が外周側に0.5mm先行し、正面側に仕上刃が出る設計により、高切込みを実現しています。
Q

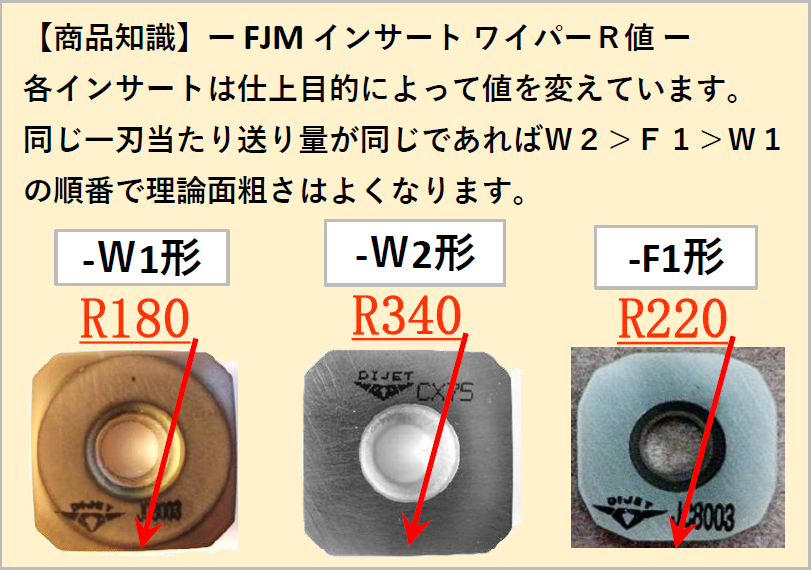

インサートの使い分けを教えてください。
A
仕上目的によってワイパーＲ形状を変えています。
一刃当たりの送り量が同じであれば、Ｗ2＞Ｆ１＞Ｗ１の順番で理想面粗さは良くなります。
