4枚刃の超仕上げ加工で能率2.3倍！
課題
現行は、1枚刃の仕上用カッタを使用。
加工面は良好だが、能率が悪く、加工に時間がかかっている。
部品加工メーカー
| ワーク | プレート |
| 被削材 | 合金鋼（SKT4） |
| 工具 | FJM-4250R-60-F4（Φ250・4N） |
| インサート | SDHW1504ADEN-W2（DH103） |
| 切削条件 | n=318 (min⁻¹) Vc=250 (m/min) f=6 (mm/rev) Vf=1,908 (mm/min) ap=0.05 (mm) ae=235 (mm) Q=23.42 (cm³/min) |
改善結果

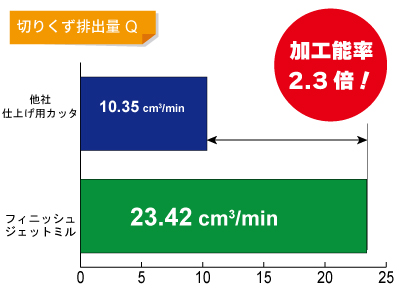

| ・加工能率改善 フィニッシュジェットミルの仕上げ刃4枚取付仕様を提案。 加工能率は、切りくず排出量 Q 10.35 → 23.42 cm³/minと増加。加工能率2.3倍を達成！ 加工面も、高さ調整機構により4枚刃でも刃ブレを抑え良好な仕上面実現。採用決定！ |
 |
