スクリューの倣い加工で加工時間8時間短縮!工具寿命も5倍に!

スクリューの倣い加工で加工時間8時間短縮!工具寿命も5倍に!

  • このエントリーをはてなブックマークに追加
スクリューの倣い加工で加工時間8時間短縮!工具寿命も5倍に!
部品加工ユーザ

ワーク スクリュー(倣い加工)
被削材 合金鋼

1.お客様の課題

加工時間を短縮したい。

加工能率を上げたい。

2.ソリューション

SKSエクストリーム09タイプ EXSKS-09形で改善します。

アンダーカッタ(MSU)
使用工具 他社品
φ50高送りカッタ
EXSKS-4050R-22
使用インサート 片面4コーナ
PVDコーティング
WNMU090720ZER-PM
(JC8050)
工具径 φ50 φ50
刃数 5 4
回転速度 n
(min⁻¹)
955 700
切削速度 Vc
(mm/min)
150 110
送り量 f
(mm/rev)
4 8

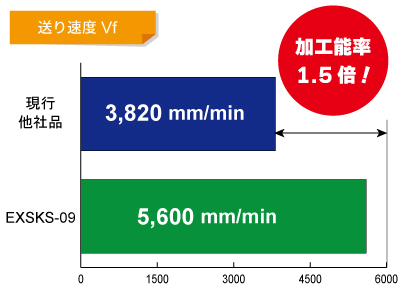

送り速度
(mm/min)
3,820 5,600
ap 0.8 0.8
ae 35
35
切りくず排出量 107 157
クーラント 内部エアー 内部エアー

SKSエクストリームの改善結果
GMX

内刃が長く、ランピングに優れた欠けにくい形状のインサートで、インサート寿命は6倍に。加工能率も1.5倍になり、1ワーク当たり8時間の加工時間の短縮を実現!
