スウィングボールネオの肉盛り用インサートなら、65HRCの溝加工も問題なし！

• Tweet
•



課題

高硬度材の溝加工で、現行品は切削抵抗が大きく、びびりが多いため工具破損が発生している。



プレス型加工メーカー

ワーク	プレス型
被削材	工具鋼（SKD11・65HRC）
工具	MSWX-2525-M12    MSN-M12-55-S25C
インサート	SWBX225MMW/MSW（JC8118）
切削条件	n=1,400 (min⁻¹) 　Vc=110 (m/min) 　f=0.21 (mm/rev) 　Vf=300 (mm/min) 　ap=1.5 (mm) 　ae=3 (mm)  　Q=1.35 (cm³/min) 　DRY



改善結果

・工具の破損なく加工面も上昇 　65HRC高硬度材のR溝加工において刃先剛性と切れ味を両立した「スウィングボールネオ肉盛り用インサート」は、 　1ワーク加工後も欠損なく継続加工が可能であった。また、びびりの発生で悪かった加工面も良好となった。

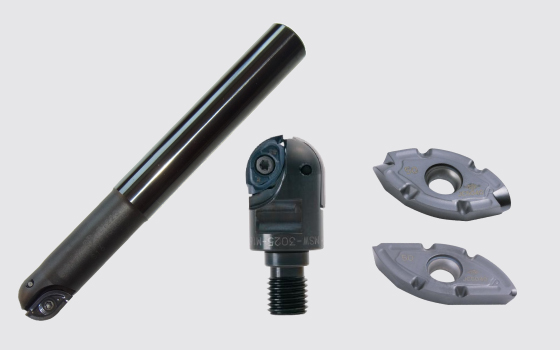

スウィングボールネオ MSWX形
