特長
バックドラフトの特長
高速・高能率な
仕上げ加工が可能
独自の刃先諸元で切削抵抗を低減し、高速加工時においても良好な加工面が得られる仕上げ加工用工具です。
多機能加工が可能

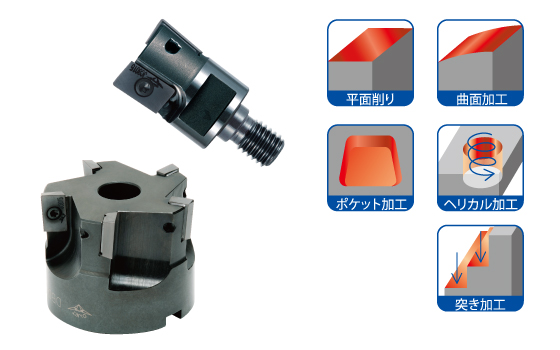

バックテーパを大きく取った形状により、平面削り、曲面加工だけでなく、ポケット加工、ヘリカル加工からプランジ加工にまで対応する多機能工具です。
多彩なインサート
ラインナップ

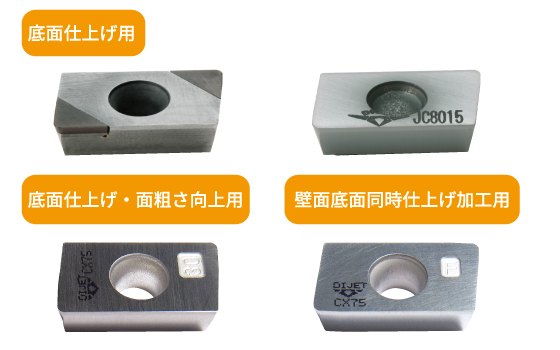

底面に3ｍｍ幅・大R形状のワイパーを設けた底面仕上げ・面粗さ向上用インサート、モールドベースの壁面底面同時仕上げ加工に最適なDBD-F形インサートなど、多様な用途に適応したインサートをラインナップ。
こんな加工をしたい人におすすめ
仕上の加工面および工具寿命を改善したい方
Challenges
仕上げ加工の高能率化と長寿命化を実現
バックドラフトDBD形は切削抵抗が低く高速条件での仕上げ加工が可能。良好な加工面が得られ、しかも長寿命です。
炭素鋼の平面仕上げ加工の加工面改善
お悩み：現行工具では加工後に研磨加工で仕上げ加工を行っている。
依頼して解決したこと
「バックドラフトDBD形」のサーメットインサートを採用。光沢のある仕上げ面で研磨加工が不要に。
→事例詳細をチェック
Lineup
各タイプの工具径
ラインナップ
※左右にフリックしてご覧いただけます。

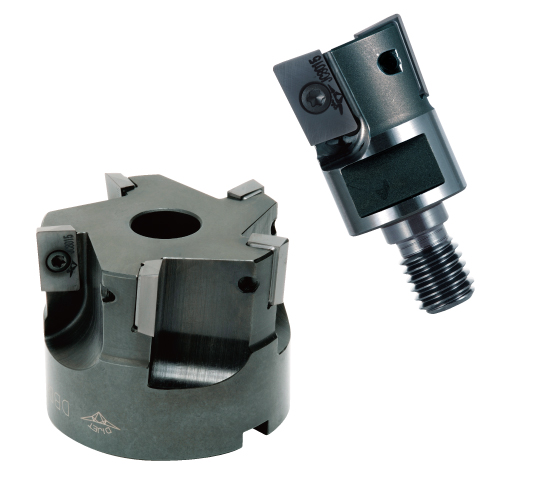

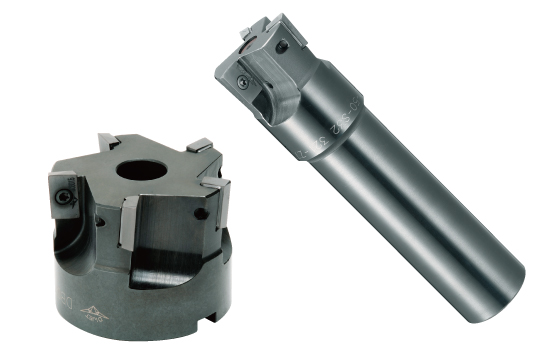

| 形番 | タイプ | 工具径 |
|---|---|---|
| DBD | ボアタイプ | Φ50～Φ80 |
| DBD | シャンクタイプ | Φ40 |
| MDB | モジュラーヘッドタイプ | Φ20～Φ40 |
バックドラフトに関するFAQ
Q
インサートの種類が多いのですが、それぞれの用途について教えてください。
A

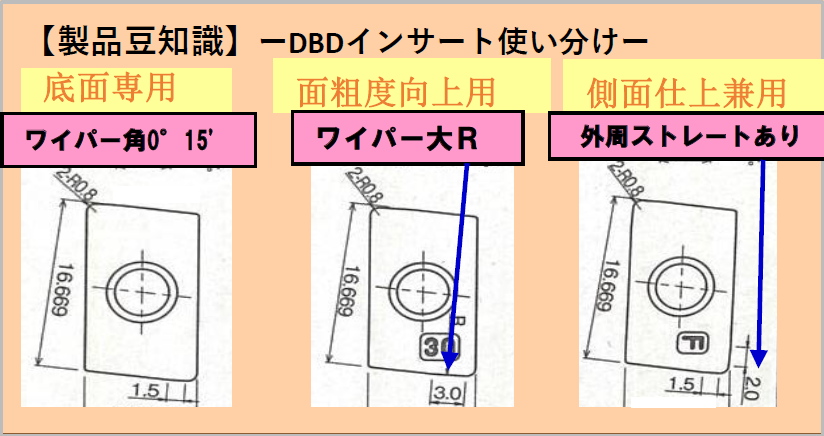

DBD17040*形は底面仕上加工用、DBD170408-30は底面仕上げ・面粗さ向上用、DBD170408-Fは壁面底面同時仕上げ加工用となります。
