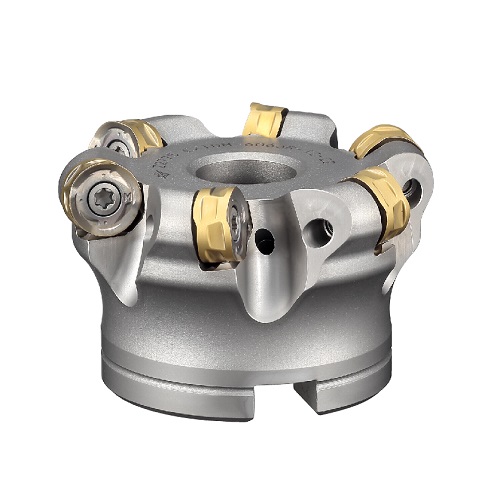

チッピングに対策には丸駒カッタ
『エクストリームダイメイト』
両面8コーナ（R6）仕様のラジアスカッタ。
強度の高い円形インサートで難削材でも長寿命。
Features
エクストリームダイメイトの特長

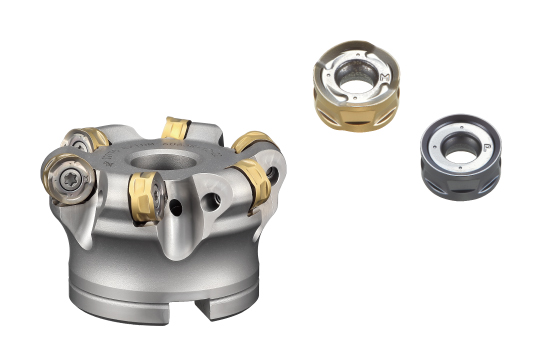

刃先強度と切れ味を兼ね備えた丸駒カッタ
独自のヘリカル切れ刃により切れ味と刃先強度を兼ね備えた、丸駒インサートを使用しています。

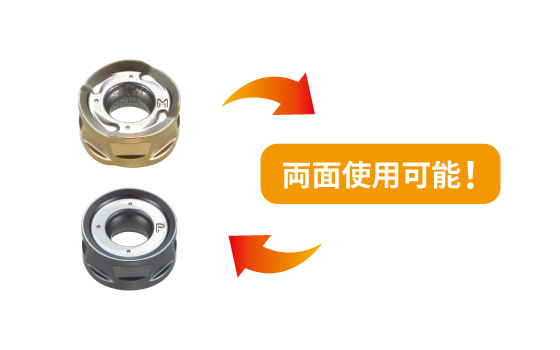

両面8コーナ仕様のインサート
インサートは両面8コーナ仕様、かつ黒皮級のため非常に経済的です。

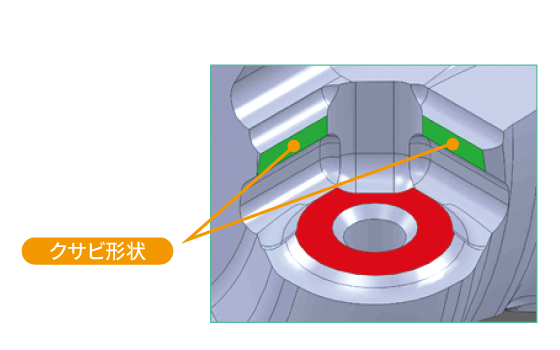

独自のインサート回り止め
機構を採用
インサート拘束面がクサビ形状のため、外周と座面が確実に本体に固定され、使用時のインサート動きや浮き上がりを防止し安定加工が可能です。
こんな加工をしたい人におすすめ
丸駒インサートの工具寿命を改善したい方
刃先強度が高く、独自の機構でインサートの動きを抑制。工具寿命を大きく改善。
エクストリームダイメイト EXTDM形は切れ味と刃先強度を兼ね備えた両面仕様の丸駒インサートで、インサート拘束面がクサビ形状のため、
動きを抑制し、びびりを抑える不等分割と相まって長寿命を実現します。
丸駒インサートの寿命を倍以上に改善
他社製ポジタイプの丸駒インサートを使用していたが摩耗が早く、欠損も多発していた。1～2ワーク/コーナの加工で工具寿命を迎えていた。
依頼して解決したこと
エクストリームダイメイトEXTDM形を採用。同一切削条件下においても、高い刃先強度とインサートの動きを抑える機構により、正常摩耗で欠損も起きず従来比倍となる3～4ワーク/コーナの加工が可能となった。
→事例詳細をチェック
Lineup
各タイプの工具径
※左右にフリックしてご覧いただけます。
| 形番 | タイプ | 工具径 |
|---|---|---|
| EXTDM | ボアタイプ | Φ50～Φ63 |
| MTX | モジュラーヘッドタイプ | Φ30, Φ42 |
エクストリームダイメイトに関するFAQ
Q
インサートの選定方法について
A
PMブレーカは鋼・鋳物用で、一般鋼は材種JC8050を、38HRC以上のプリハードン鋼、52HRCまでの焼入れ鋼はJC8118を推奨いたします。
ステンレス鋼にはMMブレーカのJC7550を、チタン合金・耐熱合金にはMMブレーカのJC7518を推奨いたします。
