最高の精度と加工面を実現する
ダイジェットの人気製品「ミラーボール」

インサートR精度は±0.006mm以下の刃先交換式ボールエンドミル。
高精度インサートを用途ごとにラインナップし幅広い被削材に対応。
ソリッドボールエンドミルと同程度の高精度加工が可能で美しい仕上面加工を実現。

特長

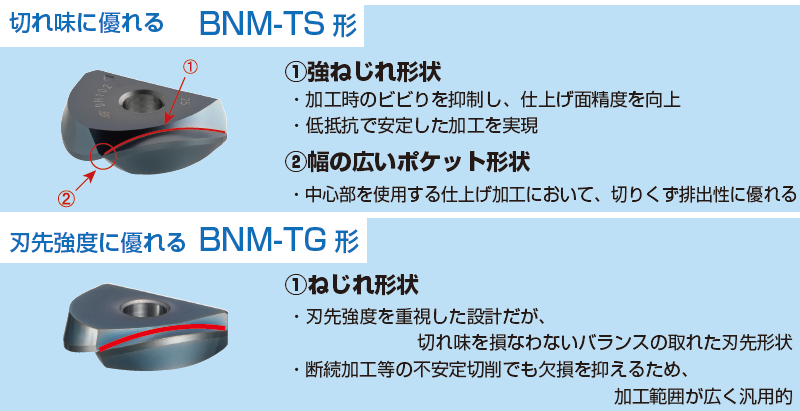

ミラーボール・BNM形の特長

インサート取り付け時のＲ精度は±0.006mm以下でソリッドボールエンドミルと同程度の高精度です。さらにシャンク材には超硬Ｃボディもしくは超硬シャンクアーバ―「頑固一徹」を用いることで、ビビりの発生を抑制し、高精度な仕上げ加工を実現します。

刃先交換式ではありますが、インサートの交換のみで、Ｒ精度±0.01mm以下の高精度な加工が可能です。また、ホルダとインサートはねじ一本で容易に交換が可能です。

インサートの材種と刃先諸元の選択で一般鋼から70HRCの高硬度材、ステンレス鋼、チタン合金、鋳鉄、アルミ等幅広い被削材に対応します。

こんな加工をしたい人におすすめ

Challenges

ミラーボールは超硬シャンクCボディとオール超硬シャンクアーバ頑固一徹と組み合わせて使用するモジュラーヘッドタイプをラインナップ。最高の仕上げ面を実現し、長寿命です。

お悩み：合金工具鋼の仕上げ加工において、工具の寿命が短くて困っている

「ミラーボールCボディ」を採用。超硬シャンクの為ビビりも抑制され、加工時間18時間の長寿命化を実現。

→事例詳細をチェック

お悩み：プレス金型（仕上げ加工）で50時間の加工時間を短縮したい

「頑固一徹+ミラーボールモジュラーヘッドタイプ」へ切り替え。頑固一徹の防振効果で切削条件が上がり加工時間が10時間短縮。加工面もより綺麗に。

→事例詳細をチェック

Lineup

ラインナップ

※左右にフリックしてご覧いただけます。

形番	タイプ	工具径
BNM（スチールシャンク）	ストレートネック/テーパネックストレートネック/テーパネック/テーパネック・ロングシャンクタイプ	Φ16～Φ30：メーカー在庫品
BNM-C（超硬シャンク）	ストレートネック/テーパネック	Φ6,Φ8：メーカー在庫品 Φ10～Φ30：受注生産品
BNMU-C（超硬シャンク）	アンダーシャンクタイプ	Φ16～Φ20：受注生産品
MBX	モジュラーヘッドタイプ	Φ10～Φ30：メーカー在庫品
