ラフィングカッターの荒加工を、EXSKS-07タイプの高送り加工で能率3.4倍を実現！

• Tweet
•

金型加工ユーザ

ワーク	エンジン部品
被削材	炭素鋼（S45SU）

目次

• 1.お客様の課題

• 2.ソリューション

1.お客様の課題

■現行のラフィングカッターでは、送り速度を上げれない。

2.ソリューション

SKSエクストリーム07タイプによる高送り加工で加工能率改善を実現。

使用工具 他社ラフィング カッター EXSKS-6063R-07-22 使用インサート（材種）  - WNMU070620ZER （JC8118） 刃数 3N　3列 Φ63・3N 回転速度 n（min⁻¹） 750 450 切削速度 Vc（mm/min) 148 89 送り量 f（mm/rev） 0.26 6 送り速度（mm/min） 200 2,700 ap（mm） 2.0 0.5 ae（mm） 63 63 切りくず排出量 25 85 クーラント エアー　外部 エアー　外部

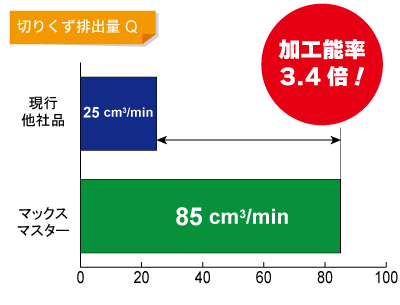

SKSエクストリーム 07タイプの改善結果

SKSエクストリーム 07タイプによる高送り加工で、加工能率3.4倍を実現。
インサートのコーナ数も従来から3倍（6コーナ）に増え、コスト削減。
