ヘッド交換式ソリッドラジアスエンドミル
『防振Sヘッド』
不等分割・不等リードの採用により防振性に優れ、
オール超硬シャンクアーバ「頑固一徹」との組み合わせで
ソリッド工具のパフォーマンスを実現するオール超硬モジュラーヘッド。
特長
防振Sヘッドの特長
防振性に優れ
安定した加工を実現
不等分割・不等リードの採用で防振性に優れ、安定した加工を実現。オール超硬シャンクアーバ「頑固一徹」との組み合わせによる相乗効果で、薄肉ワークやポケットの隅部加工でも加工面粗さが良好。
被削材の溶着を防ぎ
切りくず排出性を向上
低抵抗ポジ刃形および内部給油対応（各刃クーラント穴付き）により、被削材の溶着を防止し、切りくず排出性を向上。チタン合金やインコネルなどの耐熱合金の加工にも最適。
幅広い被削材に対応
PVDコーティング「DHコート」と超微粒子超硬合金の組み合わせによる「DH115」を採用。炭素鋼、プリハードン鋼からステンレス鋼、チタン合金まで幅広い被削材に対応。
こんな加工をしたい人におすすめ

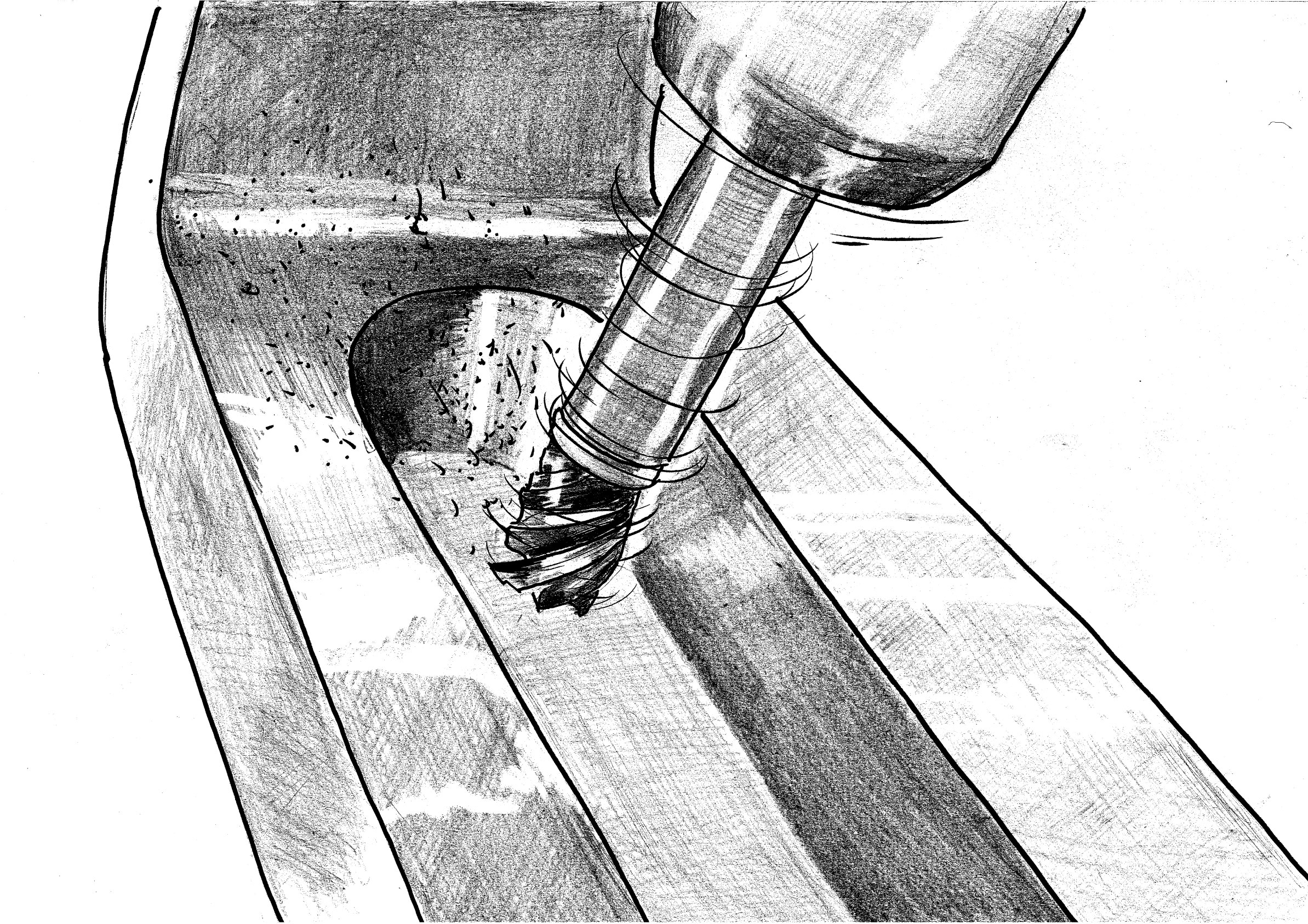

びびりによる加工面の悪化でお悩みの方
Challenges
防振性に優れる刃先諸元でびびりを抑制し、良好な仕上げ面が得られる。
防振Sヘッド SMSR形は不等分割・不等リード角に加え、コーナ部にも不等リードを採用し、びびりを低減。薄肉ワークやびびりが発生しやすいポケット加工のコーナ部においても、良好な仕上げ面が得られます。
ステンレス鋼の仕上加工で、光沢のある仕上げ面を実現
ステンレス鋼SUS304の側面仕上加工において、びびりの発生により仕上げ面が向上しなかった。
依頼して解決したこと
防振Sヘッド SMSR形を採用。びびりが抑制され良好な仕上げ面が得られた。
→事例詳細をチェック
Lineup
各タイプの工具径
ラインナップ
※左右にフリックしてご覧いただけます。
| 形番 | タイプ | 工具径 |
|---|---|---|
| SMSR | モジュラーヘッドタイプ | Φ16～Φ32(受注生産品) |
防振Sヘッドに関するFAQ
Q
頑固一徹への取り付け時の注意事項について教えてください。
A
超硬合金どうしの結合となるため、締め付けトルクは、通常の1/5程度の小さい力で締め付けてください。専用スパナDS形の使用を推奨します。
