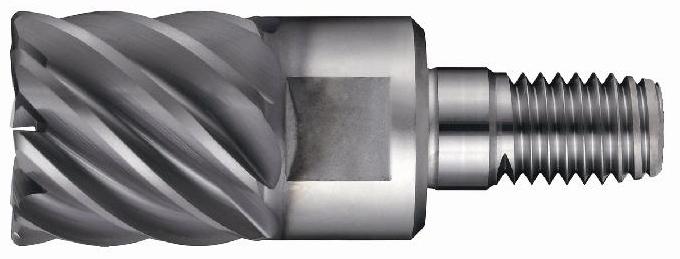

ヘッド交換式ソリッドラジアスエンドミル
『Sヘッド』
オール超硬シャンクアーバ「頑固一徹」との組み合わせで
ソリッド工具のパフォーマンスを実現するオール超硬モジュラーヘッド。
特長
Sヘッド・SMSA形の特長
超多刃仕様により、耐熱・チタン合金の高能率加工が可能

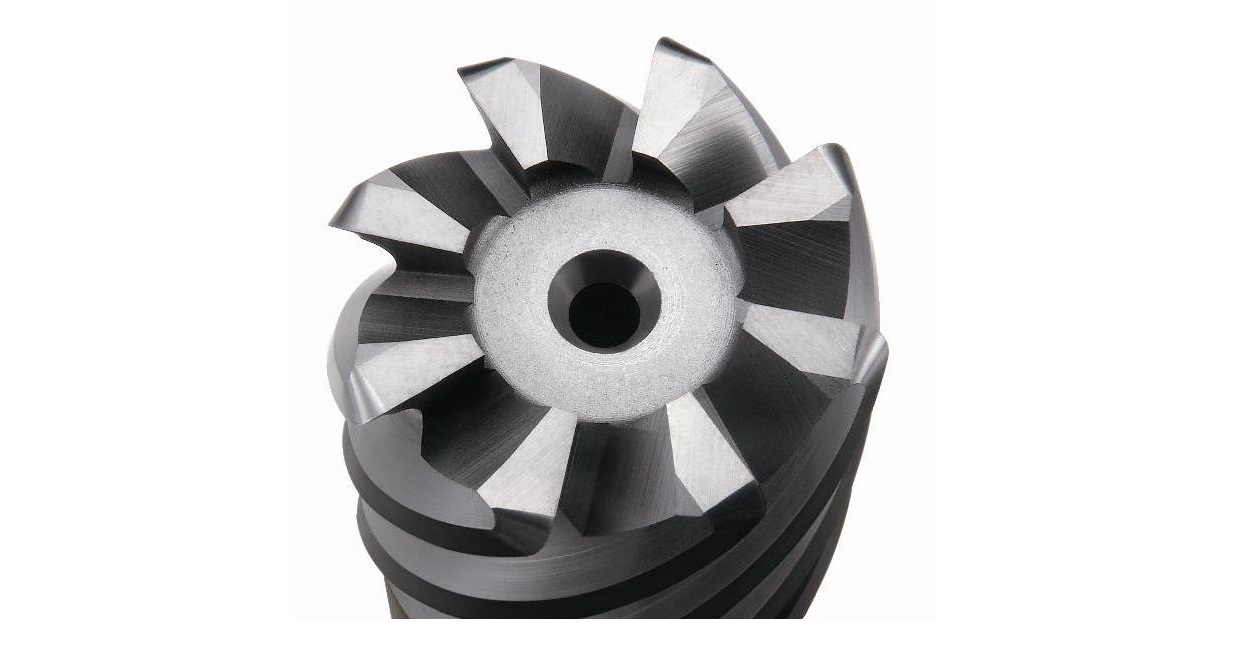

オールソリッドのモジュラーヘッドの為コーナR0.5、1.0、2.0で8枚刃、コーナR3.0で6枚刃と超多刃仕様を実現し、ステンレス鋼、耐熱合金、チタン合金の高速・高能率加工を可能にしました。
切削性に優れたダブルポジ刃形を採用
耐熱合金・チタン合金等の熱伝導率の低い材料加工時の発熱量を抑え、高速回転・長寿命を実現。コーティングは、耐熱・耐摩耗性に優れたバリューコートを採用。
内部給油により高加工寿命
底面加工・側面加工において高精度・高能率な仕上げ加工が可能。
こんな加工をしたい人におすすめ
長い段取り時間でお悩みの方
Challenges
モジュラーヘッドを交換するだけで、工具の交換を機上で高精度に行える。
オール超硬シャンク頑固一徹とヘッド交換式ラジアスエンドミルSMSA形との組み合わせなら、面倒な工具交換も機上で簡単に行えます。研削による高剛性ネジと繰り返し0.01ｍｍ以下の安定した取り付け精度を維持できる機構により、工具交換の時間を大幅に短縮します。
ソリッド工具からの置き換え
依頼して解決したこと
従来から使っていたロングシャンクタイプエンドミルから、工具交換が容易で繰り返し精度が良いモジュラーヘッドタイプに切り替え。工具交換時間が大幅に短縮し、さらにビビりも抑制され加工面も良好となった。
→事例詳細をチェック
Lineup
各タイプの工具径
ラインナップ
※左右にフリックしてご覧いただけます。
| 形番 | タイプ | 工具径 |
|---|---|---|
| SMSA | モジュラーヘッドタイプ | Φ16～Φ32(受注生産品) |
Sヘッド・SMSA形に関するFAQ
Q
頑固一徹への取り付け時の注意事項は？
A
超硬合金どうしの結合となるため、締め付けトルクは、通常の1/5程度の小さい力で締め付けてください。専用スパナDS形の使用を推奨します。
