特長

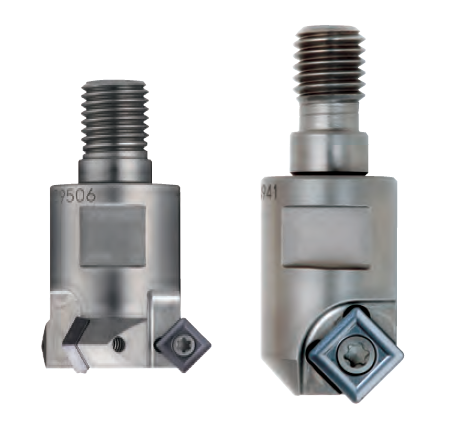

面取りカッタモジュラーヘッドの特長
4サイズラインナップ

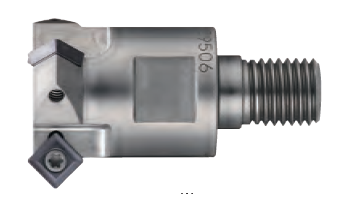

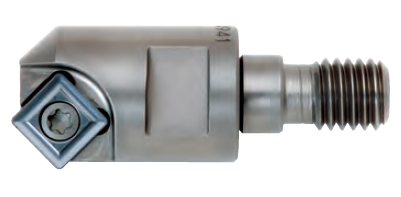

45度面取り加工専用のモジュラーヘッドで、MCM-0919-M10を除く形番は裏面取り加工も可能。
最大C5まで加工可能
長い切れ刃長で最大C5まで対応が可能。
インサートは4コーナ使用で
経済的インサート「IM-SP32GS」は片面4コーナ使用可能。
Lineup
各タイプの工具径
※左右にフリックしてご覧いただけます。

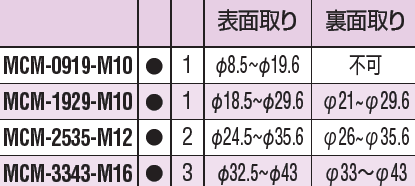

| 形番 | タイプ | 表面取り | 裏面取り |
|---|---|---|---|
| MCM-0919-M10 | モジュラーヘッドタイプ | Φ8.5～Φ19.6 | 不可 |
| MCM-1929-M10 | Φ18.5～Φ29.6 | Φ21～Φ29.6 | |
| MCM-2535-M12 | Φ24.5～Φ35.6 | Φ26～Φ35.6 | |
| MCM-3343-M16 | Φ32.5～Φ43 | Φ33～Φ43 |
