特長

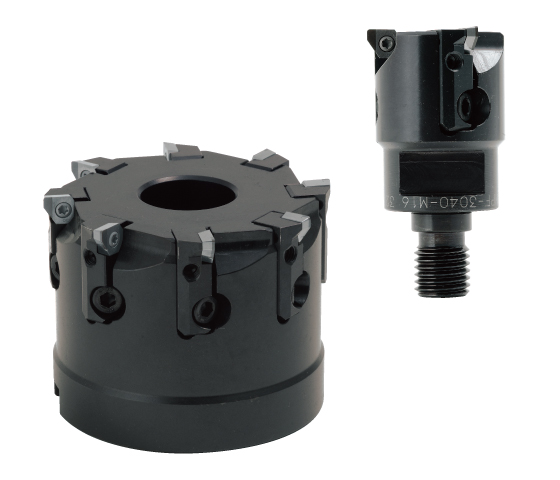

ニューバックアンドフォースカッタ
往復加工により2倍の
高能率加工が可能
加工時間が短かく倒れ、うねりが出にくい高精度な往復＆立壁加工が可能。スライド面等の立壁仕上げ加工に最適。
高速・高精度加工が可能
仕上げ面粗さおよび倒れ精度： 上下左右0.01mm以内を実現。
外周振れの調整が簡単
カートリッジ式で調整ネジにより外周の振れを調整できる機構を採用。
こんな加工をしたい人におすすめ
立壁加工の倒れ、うねりを改善したい方

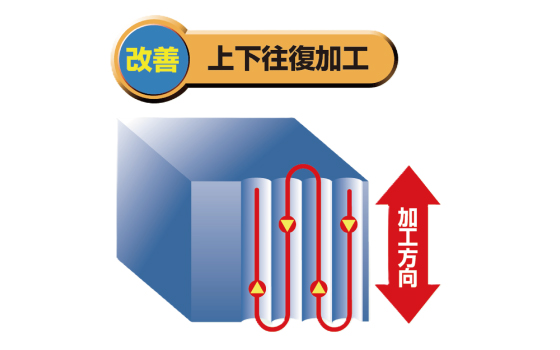

往復切削により良好な仕上げ面粗さおよび倒れ精度が得られる。
ニューバックアンドフォースカッタなら往復加工により、倒れ、うねりの発生を抑えられ、面精度も良好に仕上げることが出来ます。
金型スライド面のプランジ仕上げ加工をより高精度に
お悩み：スライド面の突き加工でワーク寸法が+0.02～+0.05mmに入らない。
依頼して解決したこと
ニューバックアンドフォースカッタを採用。ワーク公差レンジ0.03mmの加工も問題なく行えた。
→事例詳細をチェック
Lineup
各タイプの工具径
※左右にフリックしてご覧いただけます。
| 形番 | タイプ | 工具径 |
|---|---|---|

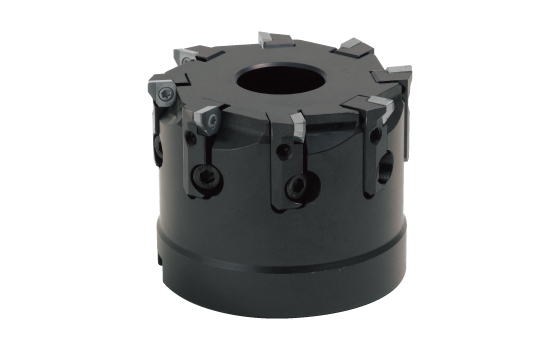

| PFC | ボアタイプ | Φ50～Φ80 |

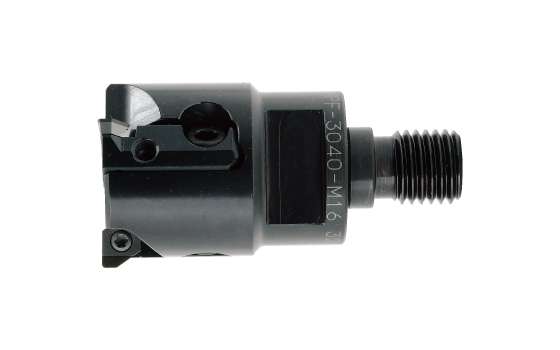

| MPF | モジュラーヘッドタイプ | Φ30～Φ40 |
ニューバックアンドフォースカッタに関するFAQ
Q
外周振れの調整方法を教えてください。
A
次の手順で行ってください。
①カートリッジのラジアル調整ねじをすべて緩めておく。
②カートリッジ端面に隙間ができないように押して、セットボルトを締め付ける。この時、セットボルトは、しっかりと締め付けてください。
③カッタ本体を、アーバにセットする。
