PNS-Reborn
本体ラインナップ
※左右にフリックしてご覧いただけます。
| 形番 | タイプ | 工具径 |
|---|---|---|

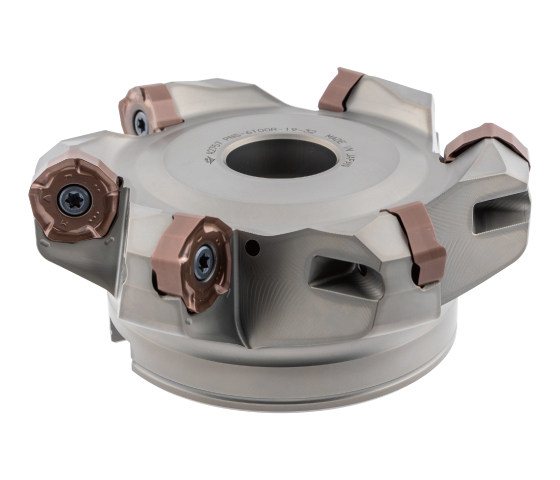

| PNS | コースピッチ | Φ50～Φ250 |

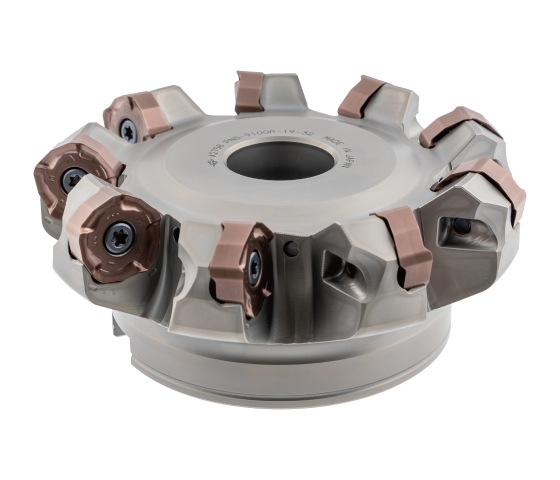

| クロスピッチ | Φ50～Φ250 |

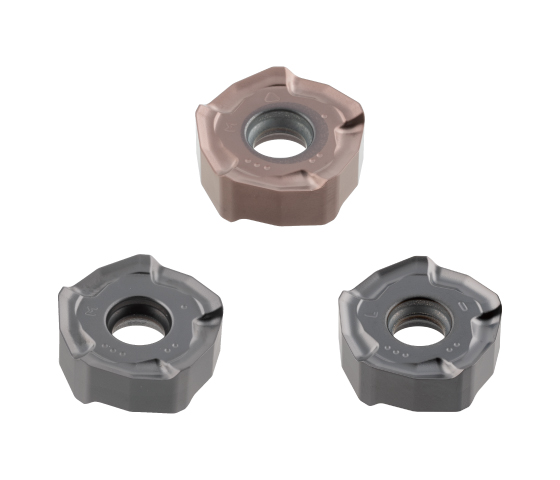

インサートラインナップ
※左右にフリックしてご覧いただけます。
| 材種 | 炭素鋼 | 合金鋼（生） | プリハードン鋼 | 焼入れ鋼 | 鋳鉄 | ステンレス鋼 | |
|---|---|---|---|---|---|---|---|
| PNMU190720AER-MM | DS250 | 〇 | ◎ | ◎ | |||
| PNMU190720AER-PM | DP117 | 〇 | ◎ | 〇 | |||
| PNMU190720AER-PL | DP117 | ◎ | 〇 | ◎ | |||
| PNMU190720AER-PL | DP150 | ◎ | 〇 | 〇 |
◎：第1推奨 〇：第2推奨
特長
2種類の切れ刃角度により
高送り・高切込みの両方が可能

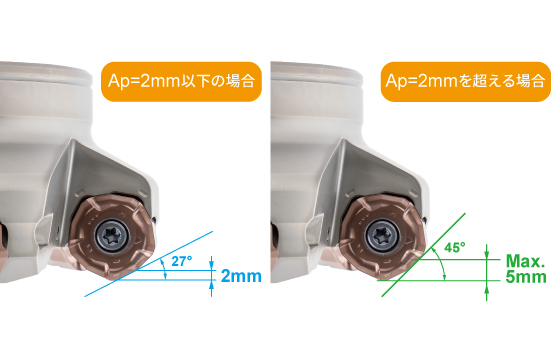

Ap=2mm以下の場合、高送り切れ刃（切込み角27°）による高速高能率加工が可能。
Ap=2mmを超える場合、切込み角45°の切れ刃で最大5mmと高切込みが可能。低回転領域においても高切込みによる高能率加工を可能とした。（特許取得済み）
4種類のインサートを
ラインナップ

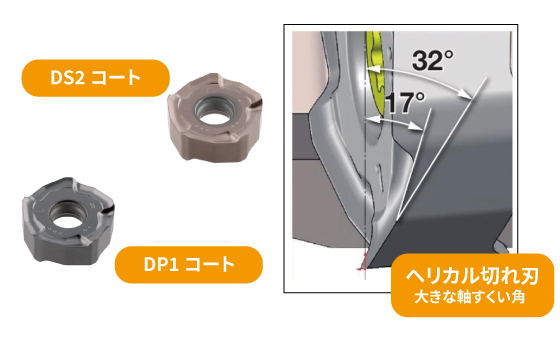

インサートは両面使用可能な10コーナで経済的。低抵抗なハイレーキ刃形の採用により、スムーズな加工を実現。
コーティングの密着性を高め、一般鋼から高硬度材まで安定した加工が可能な「DP1コート」、高硬度かつ酸化開始温度が高い被膜で、耐溶着性に優れる「DS2コート」の2つの新材種の採用により、幅広い被削材での加工を実現。
加工状況に応じて
工具本体の選定が可能

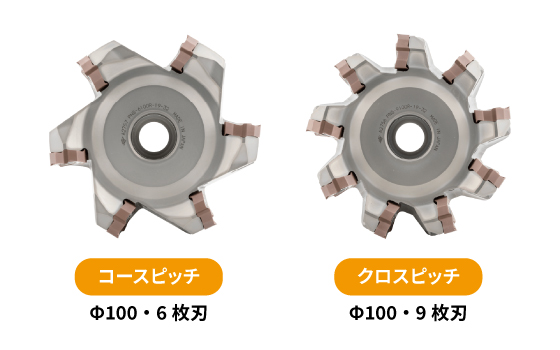

工具本体は、標準刃仕様（コースピッチ）と多刃仕様（クロスピッチ）の2種類をラインナップ。より高能率な加工を実現するために、加工状況に応じた工具選定が可能。
